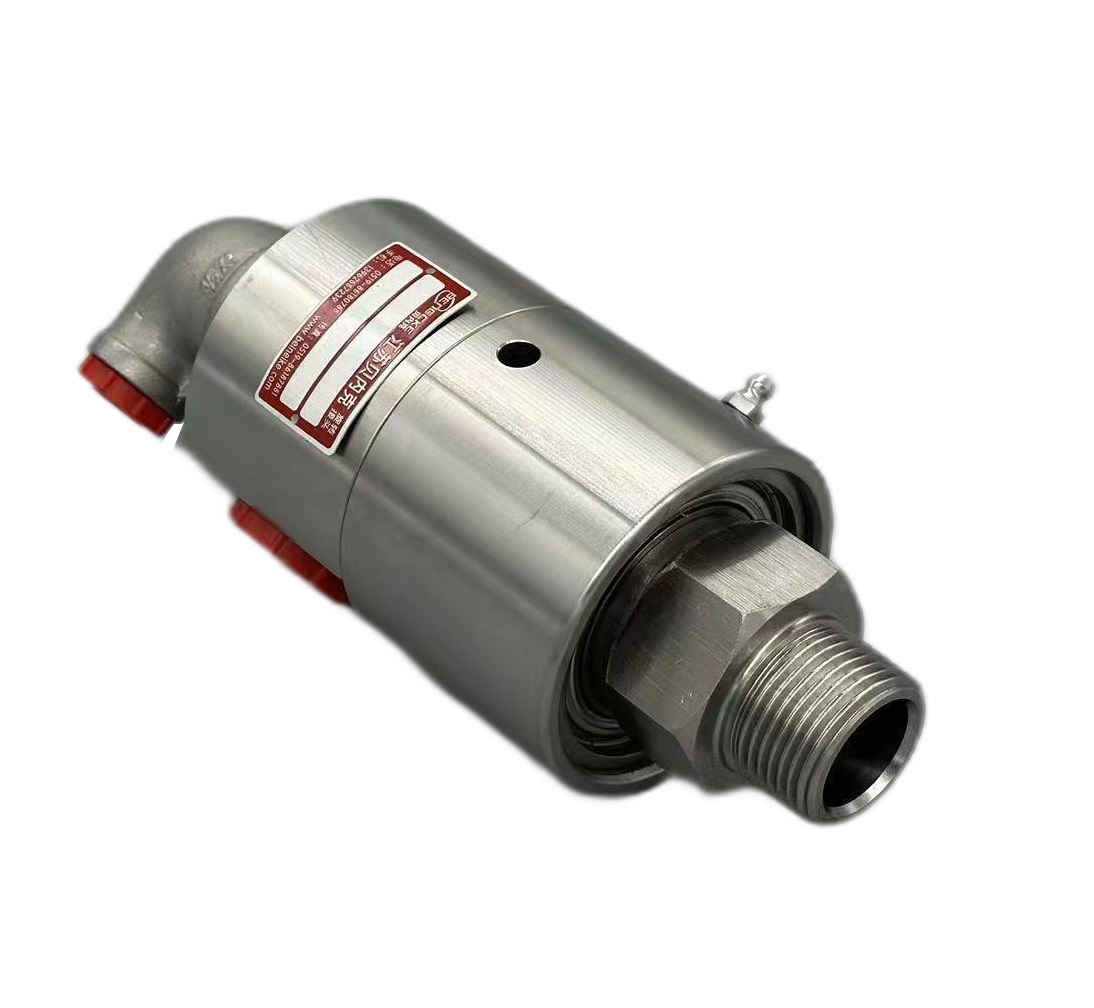

點擊圖片查看原圖
RX型水用旋轉接頭被安裝于設備輥筒軸端，實現固定管道的介質輸送及熱交換后的熱介質的排出。該產品采用了平衡式密封結構、球軸承支撐,因此它運轉靈活,適于較高轉速。RX型還特別選用了各種耐腐蝕材料來適應通水的要求，如黃銅殼體、不銹鋼外管和彈簧、碳石墨密封等。目前我們可提供3/8"--3"規格的單向、雙向內管固定、雙向內管旋轉等結構形式。RX型旋轉接頭工作溫度可達 90℃、工作壓力11bar和轉速1000 rpm。
RXE型旋轉接頭-適用于印刷行業
RXE型旋轉接頭為了在水、空氣和導熱油應用領域使用而專門設計，它采用兩個寬大的滾動軸承支撐并采用了平衡式密封原理設計，可以使工作壓力對靜環兩端面產生壓力幾乎相等，從而有效地降低密封載荷對密封端面的磨損，延長了使用壽命。內部密封使用精細陶瓷材料和碳密封圈的組合，具有高轉速，低扭矩性能。RXE型旋轉接頭的零部件均采用了耐腐蝕材料，可適用于有腐蝕性介質的環境。產品種類豐富，有單流式、復流式內管固定式、復流式內管旋轉式等。再加上法蘭安裝式，有5種螺紋安裝式，與滾筒的連接方式有多種選擇。RXE型旋轉接頭工作溫度可達 120℃、工作壓力25bar和轉速3500 rpm。
RXB型多用途旋轉接頭-適用于醫藥、半導體行業
RXB型旋轉接頭是針對醫藥、鋰電、半導體、光伏行業需要冷卻或加熱輥、軸類的應用而設計，該產品是連接固定管路與旋轉設備的過渡裝置，精密研磨的密封、均衡暢通的設計保證了流體的可靠密封與流通。RXB型旋轉接頭由兩個帶軸承保護裝置的潤滑軸承支撐。RXB型旋轉接頭采用碳石墨或碳化硅與碳化鎢組成的摩擦副密封，因此也可間歇干運轉。外殼和轉子由304不銹鋼制成，也可以用316L不銹鋼制造，耐腐蝕?？梢蕴峁?/8”到2”尺寸的、單或雙通道的、帶螺紋或法蘭接口兩種類型。更換密封圈時，無需將旋轉接頭從機器拆除，這保證了保養工作的快速進行。RXB型旋轉接頭工作溫度可達120℃、工作壓力11bar和轉速3500 rpm。
設計特點：
平衡式機械密封，長壽命
彈簧不與介質接觸，提高可靠性，增加流通面積
不銹鋼外殼及轉子，耐腐蝕
殼體采用分體結構，可在線更換密封件，減少停機時間，降低維修成本
O形圈整體隨動密封運動，設計可靠，O形圈無松弛滑出的可能
碳化鎢密封，增強了韌性和耐沖擊性
設置軸承隔離系統，增強軸承保護
