1 概述

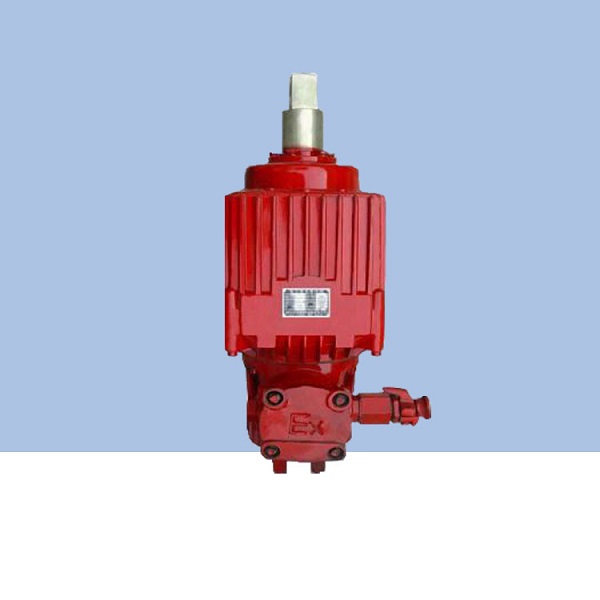

BYT1隔爆型電力液壓推動器(以下簡稱推動器).適用于夾緊裝置、閥門、閘門、唧筒等的驅動和控制裝置. 主要作為電力液壓鼓式制動器的松閘使用，也可通過各種形式的杠桿裝置做各種不同的運動。本產品執行企業標準Q/JZHF01-2009隔爆型電力液壓推動器技術條件。防爆標志為“ExdⅠ ”，適用于煤礦帶式輸送機（非采掘工作面）及礦井提升設備等用電力液壓鼓式制動器用的電力液壓推動器。
1. 放油螺塞 2.轉軸 3.油位螺塞 4.缸蓋5.加油螺塞 6.護管7.連桿 8.橫梁9.電機 10.缸 11.推桿 12.葉輪 13.活塞
2、工作條件
2.1、推動器標準電源為三項交流,適用于電壓為380V/660V/1140V,電源頻率為50HZ的網絡
2.2 推動器電動機的工作制為S1連續工作制
2.3推動器電動機為B級絕緣
2.4安裝地點的海拔高度不超過2000m
2.5 周圍空氣相對濕度不大于95%
2.6、周圍環境的污染等級允許為3級。
3 型號命名規則
BYT1 □ Z / □ ( )
7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!
6.2推動器的使用
6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。
6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。
6.2.4根據周圍介質溫度的不同，推薦按下表選用液壓油
電壓等級，單位為伏特（V）
額定行程代號
有“Z”代表不具備負荷彈簧
推力代號
電動機為外置式隔爆型電力液壓推動器4.結構與工作原理
推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。
通電時，電動機6、安裝調整與使用要求
6.1推動器的安裝
6.1.1首先察看推動器銘牌上的型號是否與所需相符。
6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。
6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。
6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。
