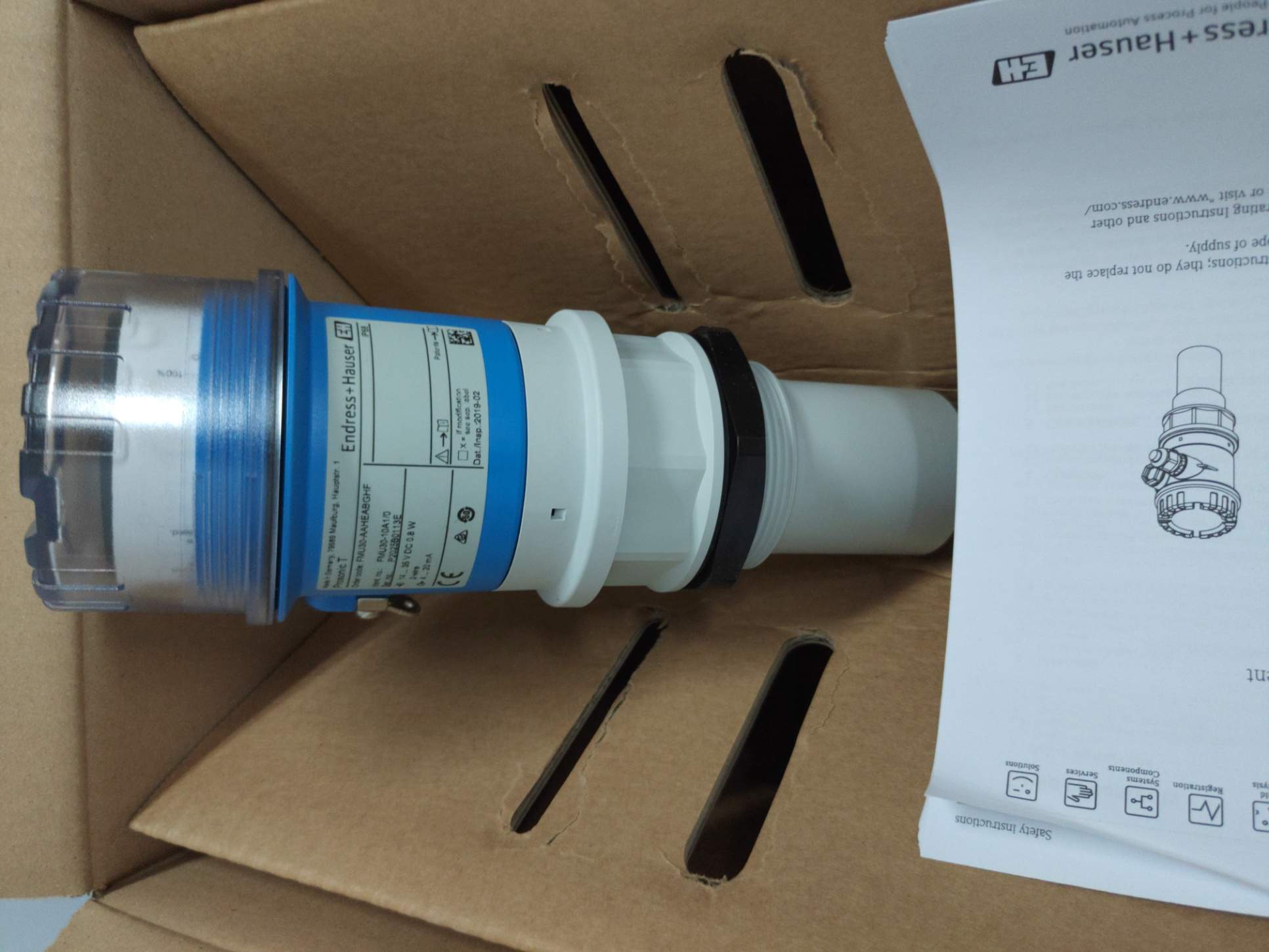

一體化的八米超聲波液位計FMU30-AAHEABGHF德國E+H非接觸式測量常用于液體、漿料和固料的測量，成本維護比較低；內置溫度傳感器，對因溫度改變導致的聲速變化進行補償，現場包絡線顯示，讀取測量值。
[AA] 認證: 非防爆場合

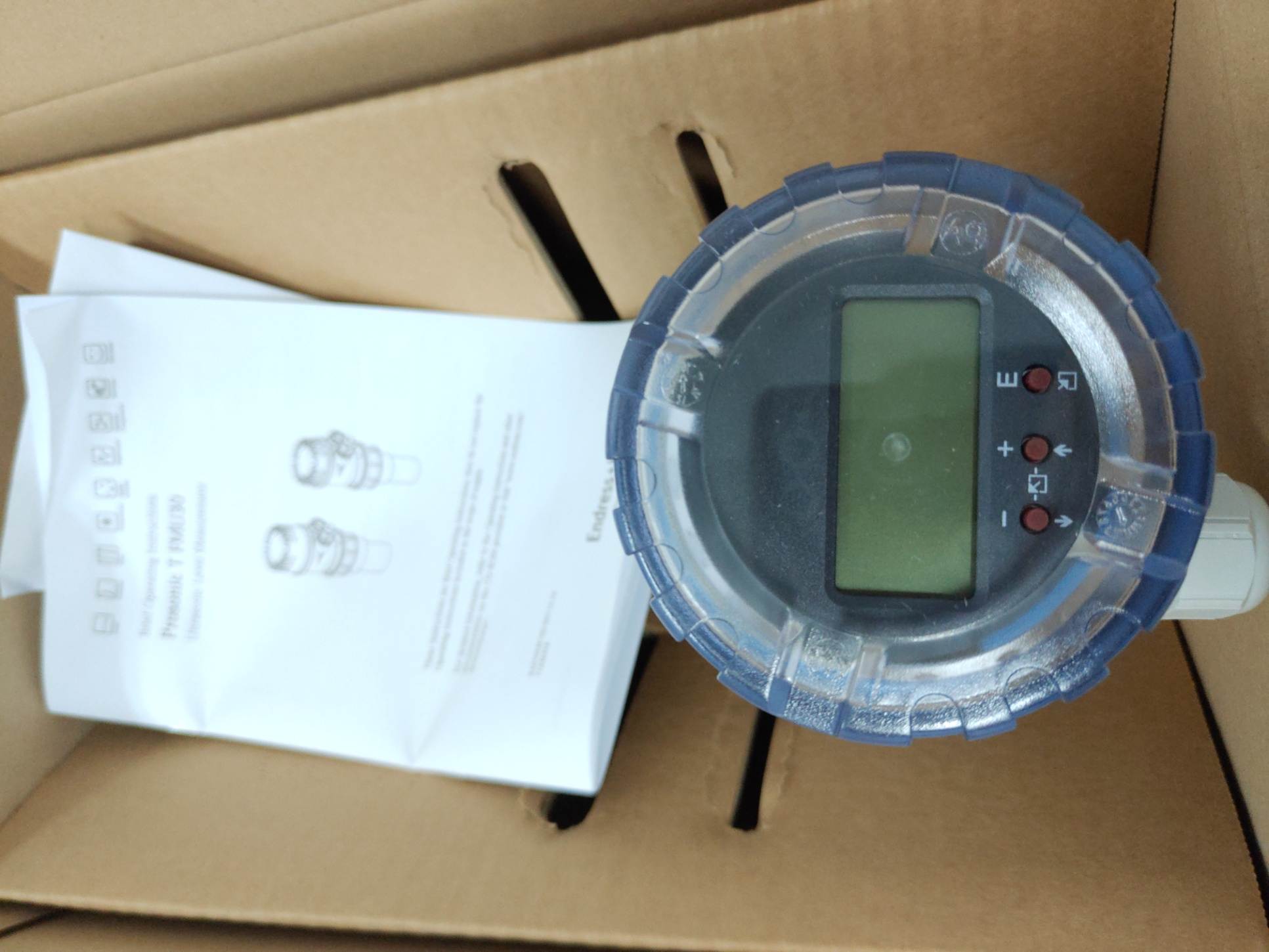

[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AA] 傳感器；量程；盲區: 1-1/2"; 5m 液體/2m 固體; 0.25m
[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP
八米超聲波液位計FMU30-AAHEABGHF德國E+H的優勢：
調試快捷簡單
是FMU230、FMU231的理想升級替代品
防護等級好，性價比高
菜單引導功能，輕松實現現場操作
八米超聲波液位計FMU30-AAHEABGHF德國E+H安裝指導：
安裝探頭時，應保證物位在盲區以下，探頭端面應伸入罐內。(加安裝管時例外)
注意安裝角探頭應與物面垂直避開加料扇區
不可在一個罐內同時安裝兩個ProsonicT
不能將探頭安裝于罐中心
八米超聲波液位計FMU30-AAHEABGHF德國E+H技術參數
連續量/液體
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
一體式超聲波變送器 |
|
電源/通信 |
兩線制 |
|
測量精度 |
+/- 3 mm或設定量程的+/- 0.2 % |
|
環境溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程壓力(絕壓)/過壓限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
過程連接 |
G 1-1/2" |
|
G 2" |
|
|
盲區距離 |
1 1/2"傳感器：0.25 m (0.8 ft) |
|
2"傳感器：0.35 m (1.15 ft) |
|
|
測量距離 |
1-1/5"傳感器：5 m (16 ft) |
|
2"傳感器：8 m (26 ft) |
|
|
輸出 |
4...20 mA |
|
可選項 |
安裝附件： |
|
UNI法蘭2"...4" |
|
|
應用限制 |
強化學腐蝕： |
|
FMU41/42 / FDU9x |
|
|
泡沫/強擾動： |
|
|
FMU42 / FDU91 |
|
|
快速加料/排料： |
|
|
FMU90 + FDU9x |
|
|
限位檢測： |
|
|
FMU90 + FDU9x |
技術參數
連續量/固體
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
一體式超聲波變送器 |
|
電源/通信 |
兩線制 |
|
測量精度 |
+/- 3 mm或設定量程的+/- 0.2 % |
|
環境溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程壓力(絕壓)/過壓限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
過程連接 |
G 1-1/2" |
|
G 2" |
|
|
盲區距離 |
1 1/2"傳感器：0.25m |
|
2"傳感器：0.35m |
|
|
測量距離 |
1-1/2"傳感器：2 m (6.6 ft) |
|
2"傳感器：3.5 m (11 ft) |
|
|
輸出 |
4...20 mA |
|
應用限制 |
注意測量范圍圖示 |
FMU30系列的具體型號：
FMU30-AAHFAAGGF/5米
FMU30-AAHFABGHF/8米
FMU30-AAHEAAGGF
FMU30-AAHEABGHF
