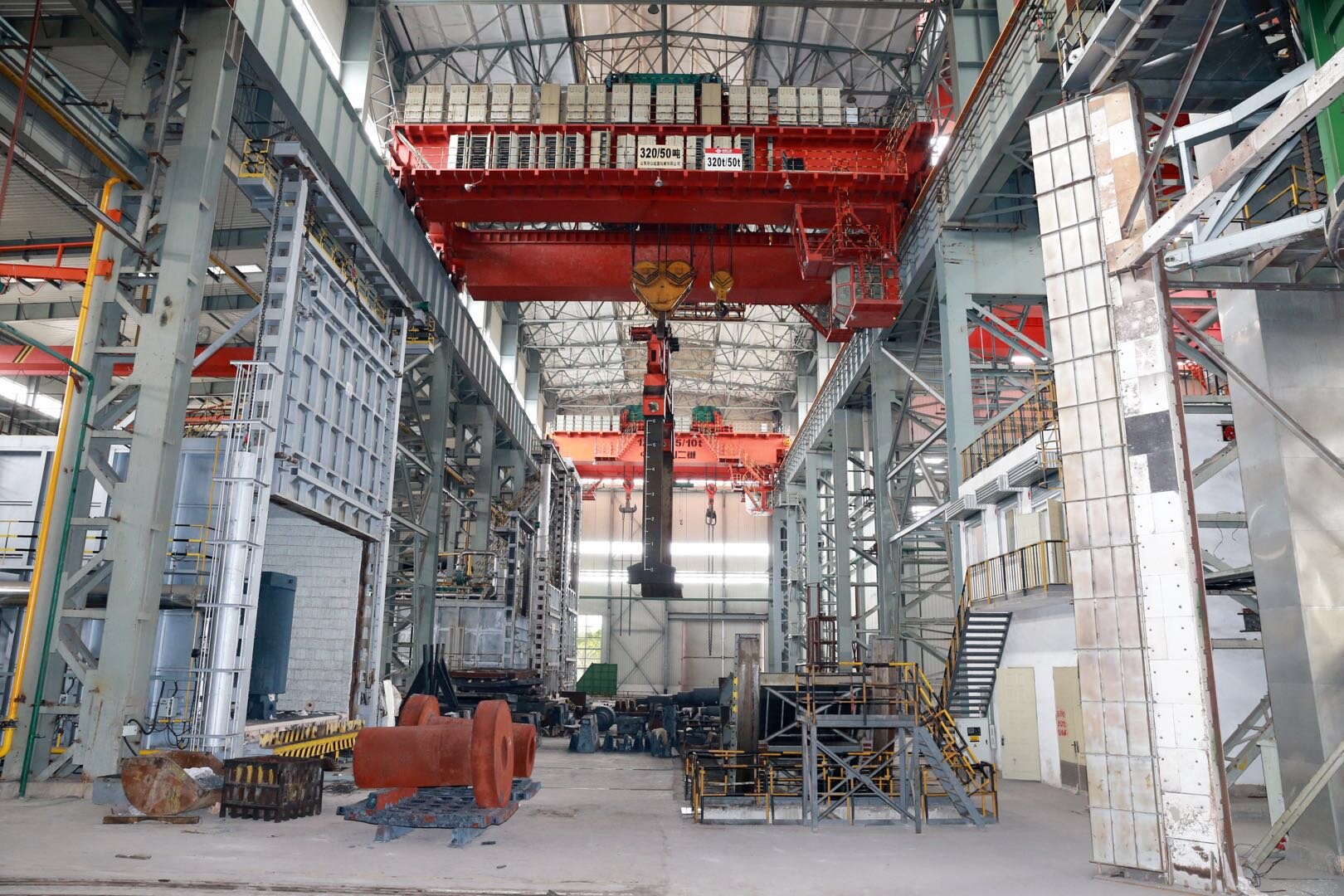

淬火起重機用于淬火工序時，將工件快速浸入淬火液中的起重機火起重機是用在金屬熱處理立式井淬工藝的專用起重機械，用來對大型工件或細長桿件快速浸入淬火液中淬火。淬火起重機主要用于冷卻介質為鹽水、水、礦物油的淬火工藝。根據淬火工藝要求,熾熱工件需要迅速地浸入到淬火池中，以保證工件上下金相組織均勻，并可避免油淬時的油面燃燒起火。其**顯著的特點是起升機構具有快速下降的環節，要求快速下降、準確定位制動。淬火起重機的結構主要由箱形橋架、起重小車、大車運行機構、司機室和電氣控制系統組成。箱形橋架具有制造工藝簡單、組裝方便、通用性強、利于自動焊接及抗扭剛度好等優點。包括兩件主梁、兩件端梁、走臺及欄桿等。主梁是承受載荷的主要構件，采用正軌箱型結構上面鋪設有軌道，供起重小車沿主梁方向作橫向移動，主梁的下翼板處設置有隔熱層，既可隔熱又可起到防濺的作用。主梁與箱型端梁焊接而成一體，端梁中間布置有接頭，由螺栓連接，供橋架拆分運輸。走臺用來放置大車運行機構、電氣設備，并兼作檢修平臺和通道用，外側設有防護欄桿。
淬火起重機
