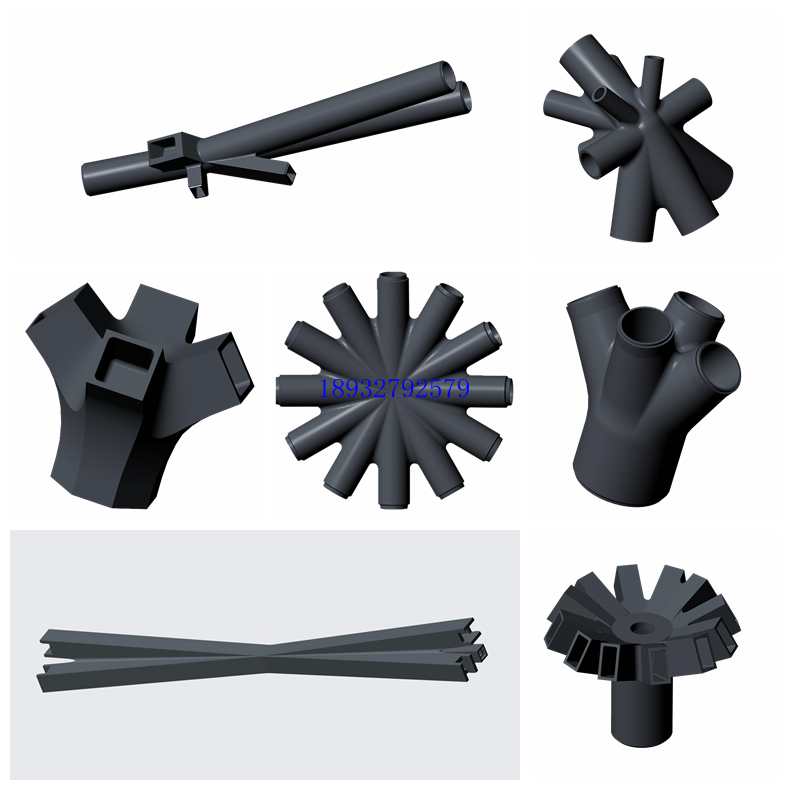

大跨度鋼結構復雜節點鑄鋼件
網架結構一般都支承在柱頂或圈梁等下部支承結構上，支座節點即指位于支承結構上的網架節點。它既要連接在網架支承處匯交的桿件，又要支承整個網架，并將作用在網架上的荷載傳遞到下部支承結構。因此，支座節點是網架結構與下部支承結構聯系的紐帶，也是整個結構中的一個重要部位。一個合理的支座節點必須是受力明確、傳力簡捷、安全可靠，同時還應做到構造簡單合理，制作簡單方便，具有較好的經濟性。
網架結構的支座節點應能保證安全可靠地傳遞支承反力，因此必須具有足夠的強度和剛度。在豎向荷載作用下，支承節點一般均為受壓，但在一些斜放類的網架中，局部支座節點可能承受拉力作用，有時還可能要承受水平力的作用，設計時應使支座節點的構造適應它們的受力特點。同時支座節點的構造還應盡量符合計算假定，充分反映設計意圖。由于網架結構是高次超靜定的桿件體系，支座節點的約束條件對網架的節點位移和桿件內力影響較大；約束條件在構造和設計間的差異將直接導致桿件內力和支座反力的改變，有時還會造成桿件內力變號。因此對網架結構支座節點的設計應給予足夠的重視。
